FICHE N° 1 : Essai de Pénétrabilité à l'aiguille des bitumes
PRINCIPE :
L'essai consiste à déterminer la consistance des bitumes et des liants bitumineux.
Cette méthode consiste à mesurer la profondeur de pénétration d'une aiguille de référence dans
un échantillon d'essai de bitume conditionné à 25°C sous une charge mobile de 100 g (la charge
comprend l'aiguille, le porte-aiguille et la masse additionnelle. La durée d'application de la charge
est de 5 secondes. Le résultat de la profondeur de pénétration est donné en dixièmes de millimètre.
NORME D'ESSAI : EN 1426/NM 03.4.152
APPAREILLAGE :
PÉNÉTROMÈTRE
Un dispositif permettant au porte-aiguille de se déplacer verticalement. Le porte-
aiguille se déplace verticalement sans frottement mesurable, et permettant la
détermination de la pénétration de l'aiguille au dixième de millimètre près. Le
porte-aiguille peut se démonter facilement du dispositif et pèse (47,50 ± 0,05) g.
Une masse additionnelle de (50,00 ± 0,05) g, est prévue et peut se f xer sur le
porte-aiguille. Le socle sur lequel repose l'échantillon ou la cuvette de transfert
sont plats et horizontaux.
L'équipement est doté d'un dispositif qui contrôle la durée de pénétration.

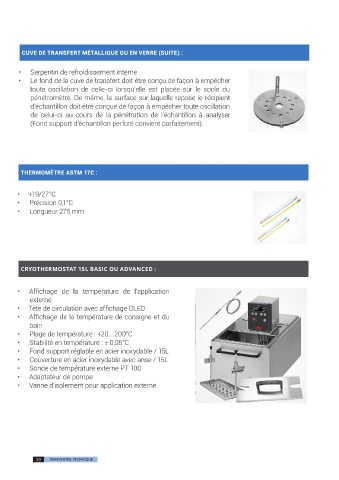

PRODUITS ASSOCIÉS & ACCESSOIRES :
AIGUILLE DE PÉNÉTRATION
L'aiguille est en acier inoxydable, trompé à cœur, revenu et poli, conforme
aux spécif cations de l'EN 10088- 3. Le corps de l'aiguille a un diamètre
compris entre 1,00 mm et 1,02 mm.
L'une des extrémités de l'aiguille est un cône ayant un angle de 9° (10 ±
30)' toute sa longueur. Le cône est placé coaxialement par rapport au
corps cylindrique de l'aiguille; ladivergence axiale globale de l'intersection
entre les surfaces cylindriques et coniques est au plus à 0,2 mm. Le
diamètre à la pointe est compris entre 0,14 mm et 0,16 mm. La longueur
de l'aiguille est d'environ 50 mm valable pour des pénétrabilités jusqu'à
330 x 0,1 mm, celle-ci est sertie dans un fourreau annulaire.
La masse de l'ensemble fourreau/aiguille est de (2,50 ± 0,05) g.
